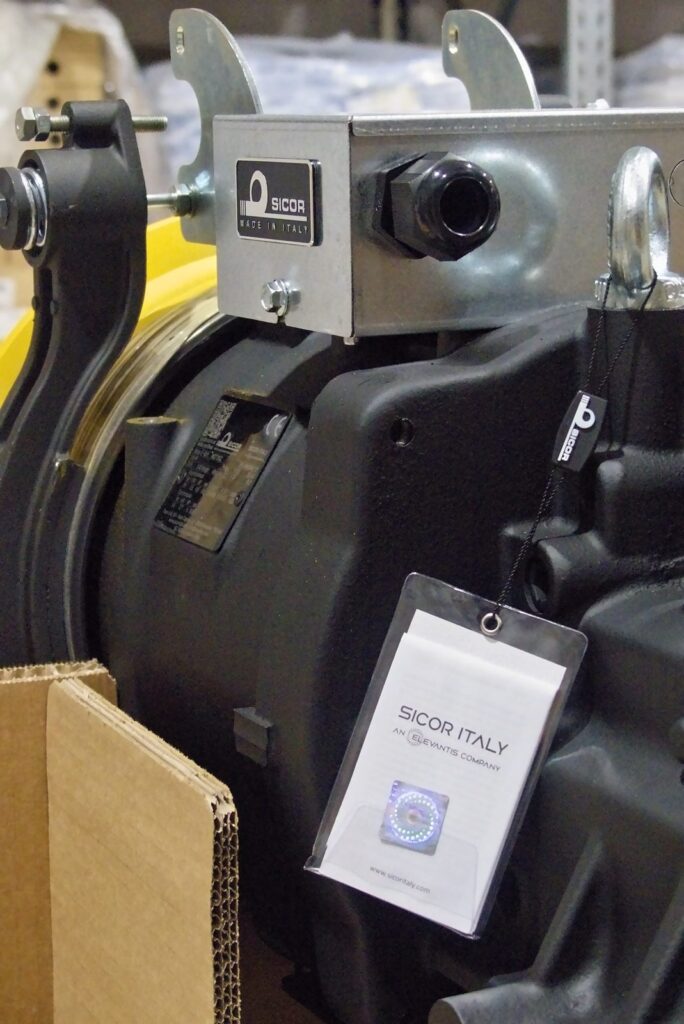

Sicor: qualità costruttiva e normative
Sicor Italy, con sede a Rovereto (TN), produce macchine di trazione per ascensori con riduttore (geared) e senza riduttore (gearless). Gli argani sono destinati a impianti realizzati secondo la Direttiva Ascensori 2014/33/UE e le norme UNI EN 81-20 ed EN 81-50.
I dati costruttivi di dettaglio di ogni modello (materiali e durezza delle pulegge, freni, classe termica e grado di protezione dei motori, dichiarazioni di conformità) sono riportati nelle schede tecniche Sicor, che forniamo su richiesta insieme all'offerta.
Scelta dell’argano: parametri fondamentali
Nella selezione dell’argano più appropriato occorre considerare:
- Portata nominale: in funzione del carico cabina, del bilanciamento e del numero di funi, da mettere in relazione con il carico statico massimo dell’argano (da 2.000 kg per la SV110 fino a 14.200 kg per la MR35, secondo i dati del costruttore).
- Velocità dell’impianto: gli argani Sicor coprono velocità fino a circa 4 m/s con diverse combinazioni di puleggia e rapporto di riduzione.
- Schema di sospensione: 1:1, 2:1 o altre configurazioni, che determinano la coppia richiesta e la scelta del diametro puleggia.
- Tipo di azionamento: motori asincroni con riduttore (geared) o sincroni a magneti permanenti (gearless), da coordinare con l’azionamento elettronico (VVVF).
Il dimensionamento secondo EN 81-20 ed EN 81-50 prevede di verificare coppia disponibile, potenza motrice, frenatura, carico statico massimo, coefficiente di aderenza fune–puleggia e riscaldamento in funzione del duty cycle (numero di avviamenti/ora e fattore di servizio).
Argani gearless Sicor
Secondo i dati del costruttore, la gamma gearless SG/SGS copre carichi fino a 4.000 kg in sospensione 2:1, velocità fino a 4 m/s e pulegge di trazione da 120 a 600 mm.
Le unità di trazione gearless Sicor (serie SG, dalla SG10 alla SG75, e serie SGS con puleggia centrale) utilizzano motori sincroni a magneti permanenti a rotore interno, concepiti specificamente per applicazioni ascensoristiche di ultima generazione. L’assenza di riduttore elimina le perdite meccaniche di ingranaggio, migliorando l’efficienza globale e riducendo il consumo energetico, aspetto particolarmente rilevante per impianti ad alta velocità e traffico intenso.
Queste macchine sono:
- Caratterizzate da design compatto, ideale per impianti senza locale macchine (MRL) e per modernizzazioni in spazi ridotti.
- Progettate per funzionamento a bassa rumorosità e vibrazioni ridotte, migliorando il comfort dell’utente e semplificando l’installazione in edifici residenziali e direzionali.
I criteri di dimensionamento includono la verifica della coppia nominale erogata dal motore a magneti permanenti, l’abbinamento con l’inverter VVVF, la scelta del diametro puleggia in rapporto al tipo e al numero di funi e la verifica termica in base al duty (avviamenti/ora).
Argani con riduttore (geared)
La storica produzione Sicor di argani con riduttore (serie SH/MR) copre un’ampia gamma di carichi nominali fino a circa 5.500 kg in sospensione 1:1, con pulegge da 320 a 885 mm e velocità fino a circa 4 m/s. Il riduttore, con rapporti selezionabili in funzione del modello (ad esempio 1/55 e 1/43 sulla SV110), consente di adattare la coppia alla configurazione dell’impianto mantenendo motori asincroni di taglie standard.
Questi argani offrono:
- Elevata robustezza meccanica e lunga durata, grazie all’uso di materiali di qualità, lubrificazione con olio sintetico e freni a doppia azione.
- Flessibilità applicativa per impianti residenziali e commerciali standard, dove la priorità è il rapporto costo/prestazioni.
Il dimensionamento richiede di scegliere il modello in base al carico statico massimo, al campo di potenza motore disponibile, al rapporto di riduzione e al diametro puleggia; occorre inoltre verificare la conformità a EN 81-20/50 per freno, protezioni e dispositivi di sicurezza.
Argani a tamburo e applicazioni speciali
Per montacarichi, piattaforme elevatrici e applicazioni speciali, Sicor propone esecuzioni con tamburo e varianti specifiche nelle serie geared, spesso indicate come versioni “T” (tamburo) nelle tabelle di prodotto. Questi argani consentono l’avvolgimento diretto della fune su tamburo, soluzione adatta a corse contenute o a geometrie in cui non è possibile adottare schemi di sospensione tradizionali.
I criteri di scelta includono:
- Diametro e lunghezza utile del tamburo, per garantire il corretto numero di avvolgimenti e il rispetto dei raggi minimi di curvatura delle funi.
- Capacità di carico statico e dinamico, con particolare attenzione ai momenti flettenti sull’albero e ai dispositivi di fine corsa e limitatori.
Manutenzione, affidabilità e disponibilità a magazzino
Gli argani Sicor sono progettati per garantire lunga durata, a condizione di rispettare i piani di manutenzione previsti dal costruttore e dai riferimenti normativi. Le operazioni tipiche comprendono il controllo periodico del livello e dello stato dell’olio per i geared, la verifica dell’usura delle gole puleggia, il controllo e la regolazione dei freni, nonché il monitoraggio di vibrazioni e rumorosità.

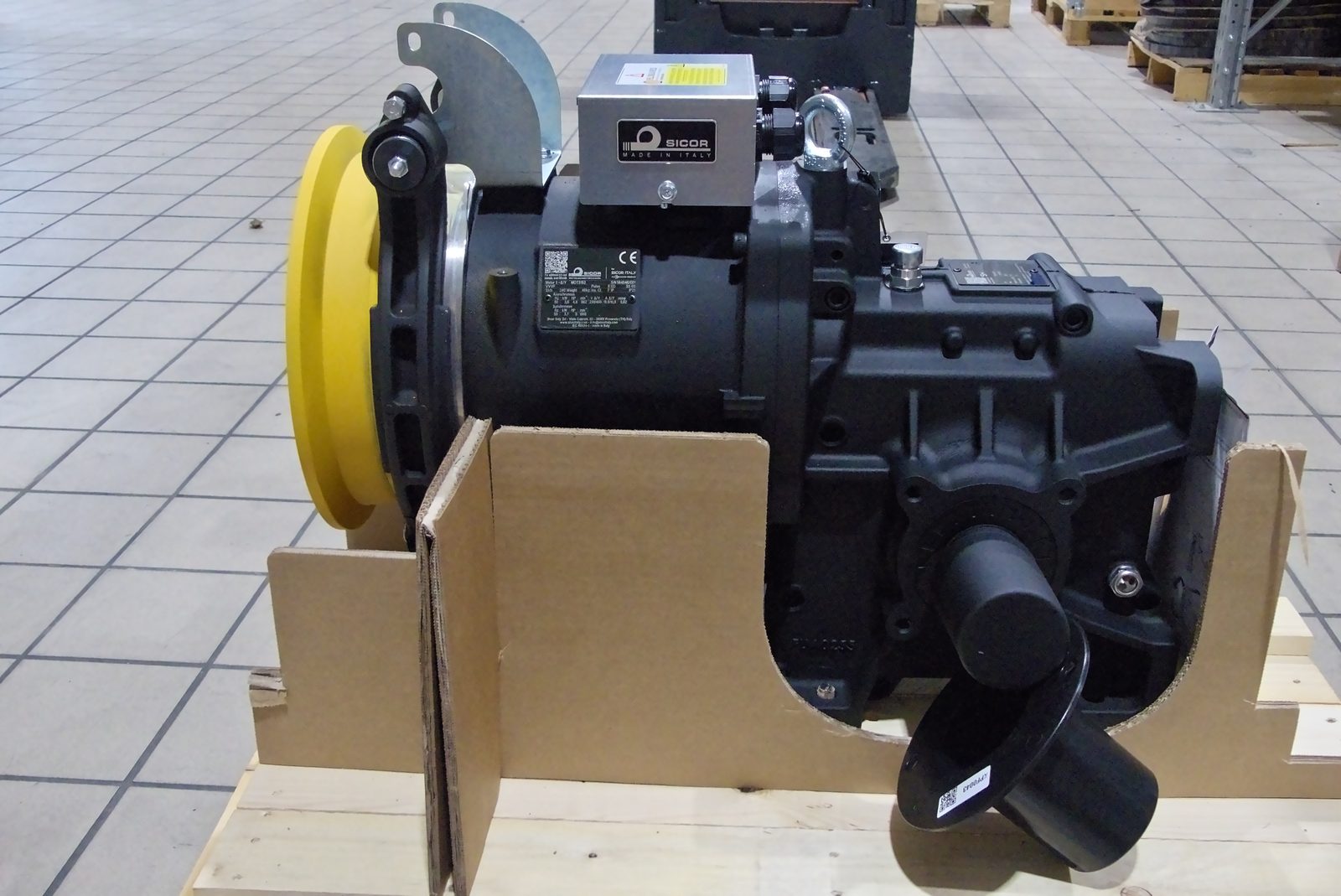

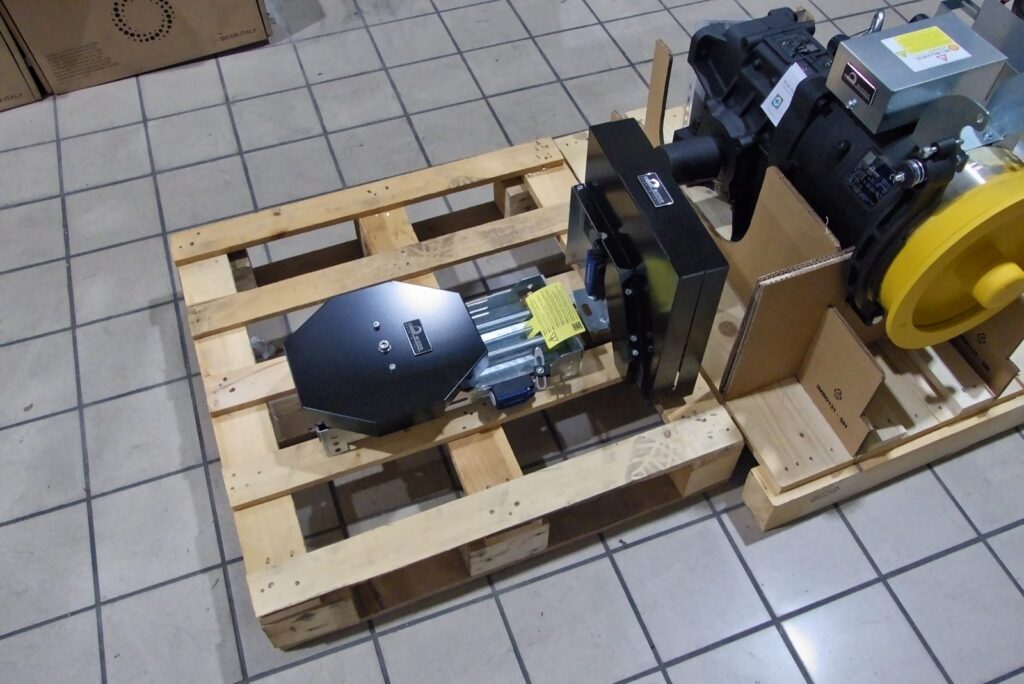

Vemas Lift tiene argani Sicor a stock nel proprio magazzino di oltre 3.000 m²: questo consente di offrire consegne rapide per nuove installazioni e modernizzazioni. Tale disponibilità riduce drasticamente i tempi di fermo impianto in caso di sostituzione urgente e permette di rispondere rapidamente a configurazioni diverse di carico, velocità e sospensione.
In sintesi, la combinazione di qualità costruttiva, ampiezza di gamma gearless e geared, conformità normativa e pronta disponibilità logistica rende gli argani Sicor una soluzione particolarmente adatta per impianti dove potenza, affidabilità e tempi di consegna sono elementi critici.
Disponibilità e preventivo: scrivi a info@vemaslift.it o chiama il +39 02 89750363. Il nostro ufficio tecnico ti aiuta a individuare il componente corretto.
