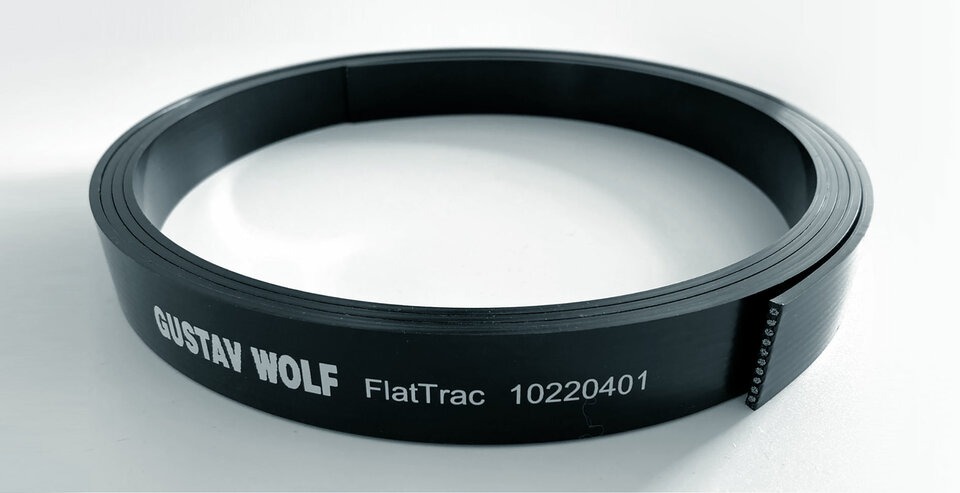

Che cos’è la cinghia piatta FlatTrac
FlatTrac® è la cinghia piatta per ascensori di Gustav Wolf: cordini d’acciaio ad alte prestazioni racchiusi in un rivestimento di poliuretano, in una sezione larga 30 mm. Sviluppata in Germania, è pensata per nuovi impianti, per l’ammodernamento di ascensori senza locale macchine e per la sostituzione di cinghie già installate.
Da oggi Vemas Lift la affianca alle funi Gustav Wolf che già distribuisce. Costruttori, installatori e manutentori hanno così, dallo stesso fornitore, sia la fune tonda sia la cinghia piatta.

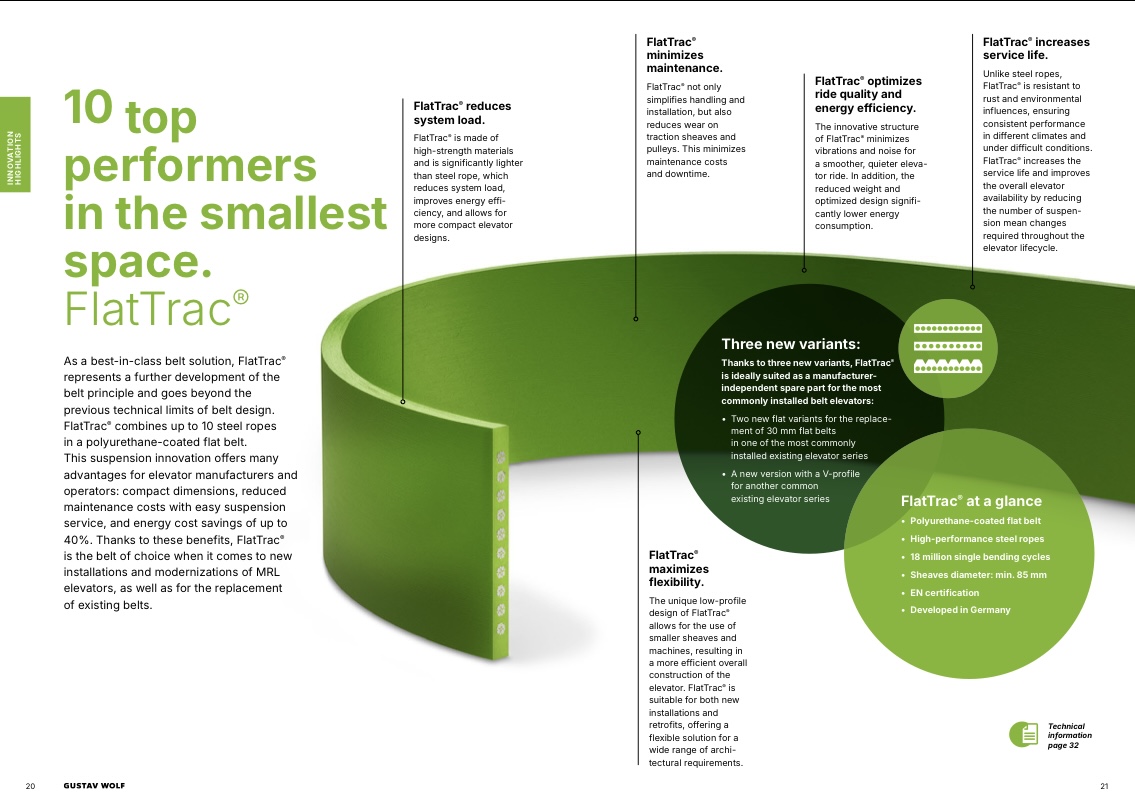

Cinghia piatta o fune tonda: cosa cambia
Il punto di partenza è il diametro minimo della puleggia, di soli 85 mm: da qui derivano macchine e pulegge più compatte. Questi sono i vantaggi indicati da Gustav Wolf:
- Meno carico sul sistema: FlatTrac è sensibilmente più leggera della fune d’acciaio, a vantaggio dell’efficienza energetica e della compattezza dell’ascensore.
- Più flessibilità: il profilo sottile consente pulegge e macchine più piccole, sia sui nuovi impianti sia negli ammodernamenti.
- Meno manutenzione: movimentazione e installazione più semplici, minore usura di pulegge di trazione e di rinvio, meno costi e meno fermi impianto.
- Marcia più confortevole: vibrazioni e rumore ridotti.
- Energia: risparmio fino al 40% sui costi energetici, secondo il produttore.
- Durata: resistenza a ruggine e agenti ambientali, con prestazioni costanti in climi diversi e meno sostituzioni nel ciclo di vita dell’impianto.

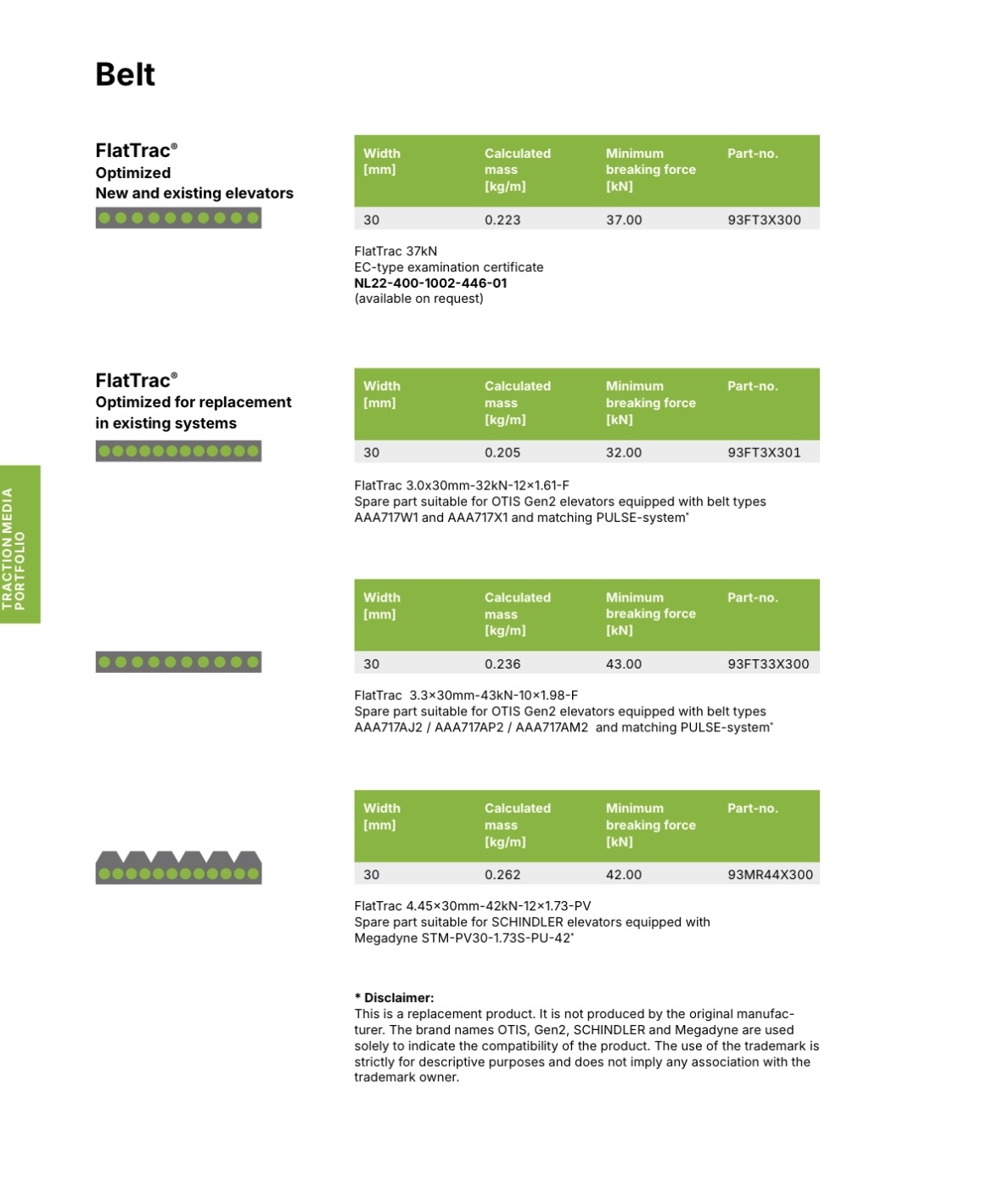

Le versioni di FlatTrac a catalogo
La gamma comprende una versione per impianti nuovi ed esistenti e tre versioni nate come ricambio indipendente dal costruttore, per le serie di ascensori a cinghia più diffuse. Tutte sono larghe 30 mm:
- 37 kN – cod. 93FT3X300 (0,223 kg/m): per ascensori nuovi ed esistenti.
- 32 kN – cod. 93FT3X301 (0,205 kg/m, 3,0 × 30 mm): ricambio adatto a OTIS Gen2 con cinghie AAA717W1 e AAA717X1 e relativo sistema PULSE*.
- 43 kN – cod. 93FT33X300 (0,236 kg/m, 3,3 × 30 mm): ricambio adatto a OTIS Gen2 con cinghie AAA717AJ2, AAA717AP2 e AAA717AM2 e relativo sistema PULSE*.
- 42 kN con profilo a V – cod. 93MR44X300 (0,262 kg/m, 4,45 × 30 mm): ricambio adatto ad ascensori SCHINDLER con cinghia Megadyne STM-PV30-1.73S-PU-42*.
* Prodotti di ricambio non realizzati dal costruttore originale. I marchi OTIS, Gen2, SCHINDLER e Megadyne sono citati solo per indicare la compatibilità e non implicano alcun legame con i rispettivi titolari.
Dati tecnici della versione da 37 kN
- Tipo: cinghia piatta rivestita in poliuretano
- Dimensioni: 30 × 3 mm
- Cordini d’acciaio: 10
- Carico di rottura minimo: 37 kN
- Massa calcolata: 0,223 kg/m
- Diametro minimo della puleggia: 85 mm
- Cicli di flessione semplice: 18 milioni
- Cicli di flessione completa: 12 milioni
La durata negli esempi di calcolo del produttore
Gustav Wolf confronta FlatTrac con una fune 8x19W-IWRC, a parità di coefficiente di sicurezza (12), in due configurazioni:
- Taglia 2:1: 9.000.000 di corse contro 446.908, oltre 20 volte la durata. Fino a 60 giorni di fermo e fino a 108.000 € di costi di manutenzione in meno prima del primo cambio cinghia.
- Taglia 1:1: 18.000.000 di corse contro 392.250, oltre 40 volte la durata. Fino a 45 giorni di fermo e fino a 26.000 € di costi di manutenzione in meno prima del primo cambio cinghia.
Sono calcoli teorici del produttore, basati su condizioni ottimali e su tariffe orarie medie del settore: utili per un confronto, non come garanzia sul singolo impianto.

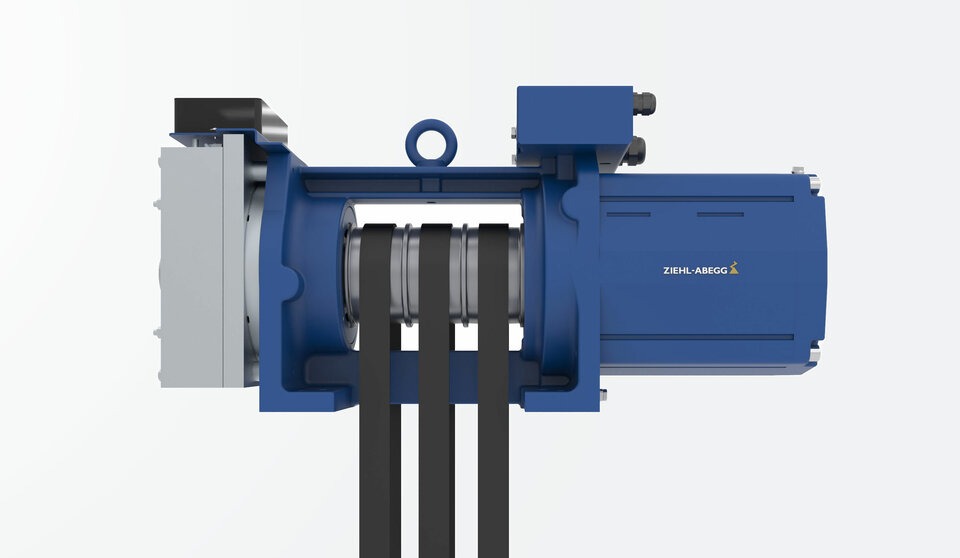

Una cinghia, un azionamento adatto
Sui nuovi impianti FlatTrac va progettata insieme all’azionamento. Gustav Wolf propone un pacchetto di azionamento FlatTrac con le macchine dei propri partner di sistema, per contenere i costi di progettazione.
Negli ammodernamenti, il passaggio dalla fune alla cinghia va valutato sull’impianto, considerando puleggia, azionamento e attacchi. Per sostituire una cinghia esistente, il punto di partenza è invece il tipo installato: con la sigla della cinghia possiamo individuare la versione corrispondente.
Certificazione
La versione da 37 kN ha ottenuto da Liftinstituut il certificato di esame del tipo n. NL22-400-1002-446-01, emesso il 13 febbraio 2023 e valido fino al 23 novembre 2027. Il riferimento è la Direttiva Ascensori 2014/33/UE, Allegato I, punto 1.3, con parti delle norme EN 81-20:2020 ed EN 81-50:2020.
Il certificato rimanda a un allegato dedicato: ti aiutiamo a verificare che l’impiego previsto rientri nelle condizioni indicate. Per le versioni di ricambio, chiedici la documentazione della versione che ti interessa.
Disponibilità e preventivo: scrivi a info@vemaslift.it o chiama il +39 02 89750363. Il nostro ufficio tecnico ti aiuta a individuare la versione corretta per il tuo impianto.
